MIPI显示屏

提示:

本节教程功能需要使用核桃派2B V1.2.0以上系统版本。

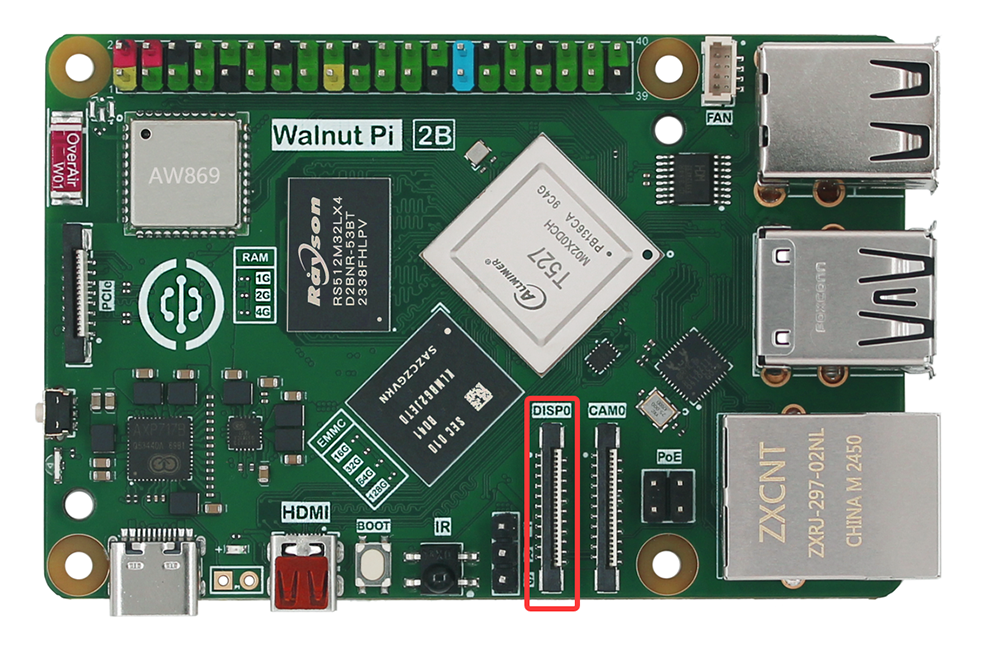

核桃派2B拥有1 MIPI DSI接口(1x4 lane CSI,兼容2 lane)。可外接MIPI显示屏,支持1080P@60fps。接口定义兼容树莓派。

mipi_lcd

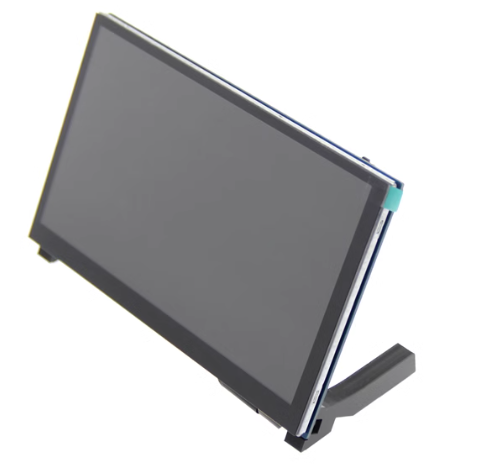

树莓派MIPI屏

核桃派2B系统适配了当前市面上分辨率为800x480的树莓派MIPI屏,, 有4.3寸、5寸和7寸可以选购。购买连接>>

mipi_lcd

核桃派2B的DSI是22P 4Lane 接口,大部分树莓派MIPI屏是15Pin接口,因此你需要一根22P转15P排线用于连接(通常屏厂家会提供)。

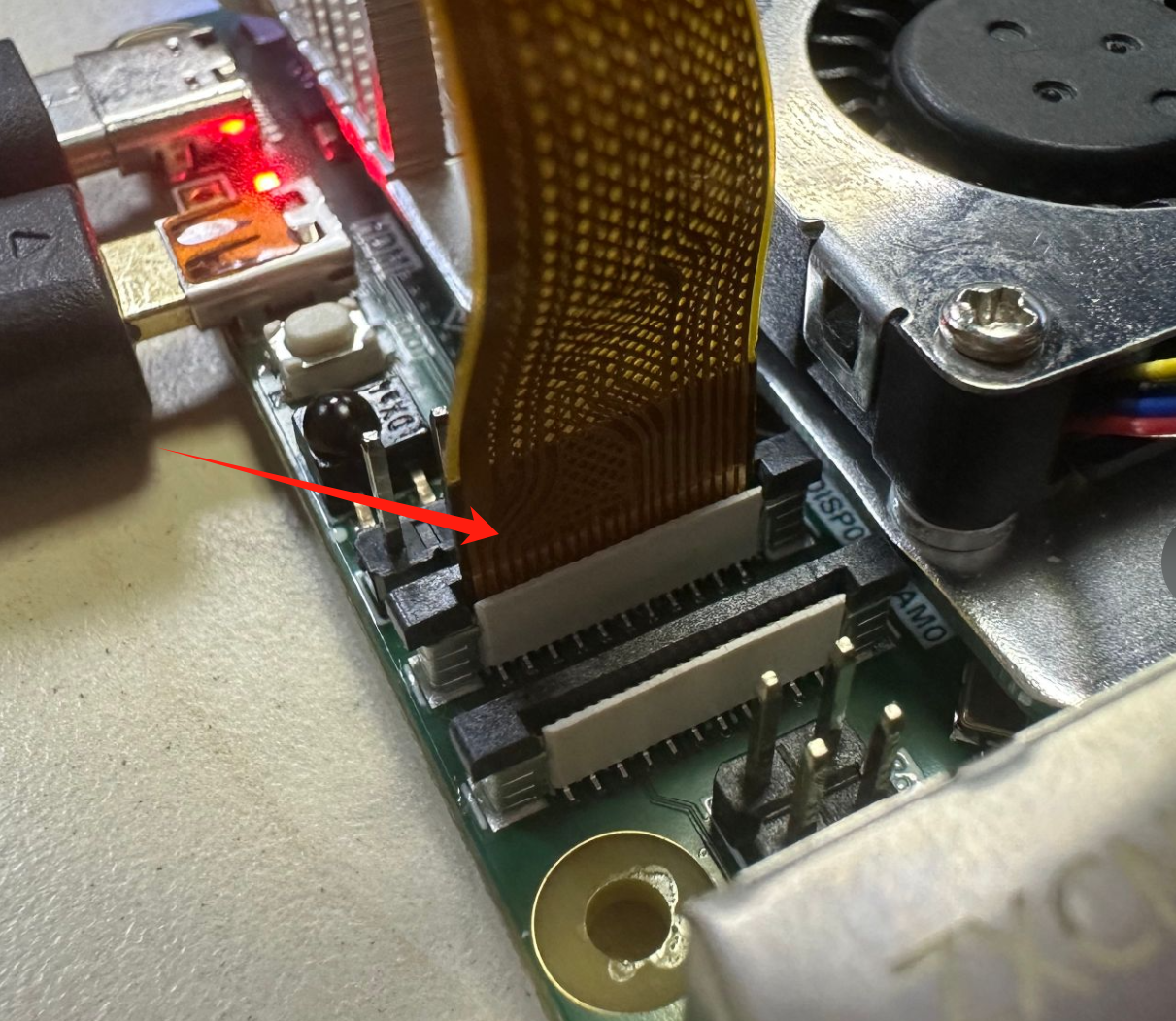

记得要断电组装,将核桃派2B座子黑色卡扣提起,排线金手指如下图所示方向插入,然后下压卡扣锁紧:

mipi_lcd

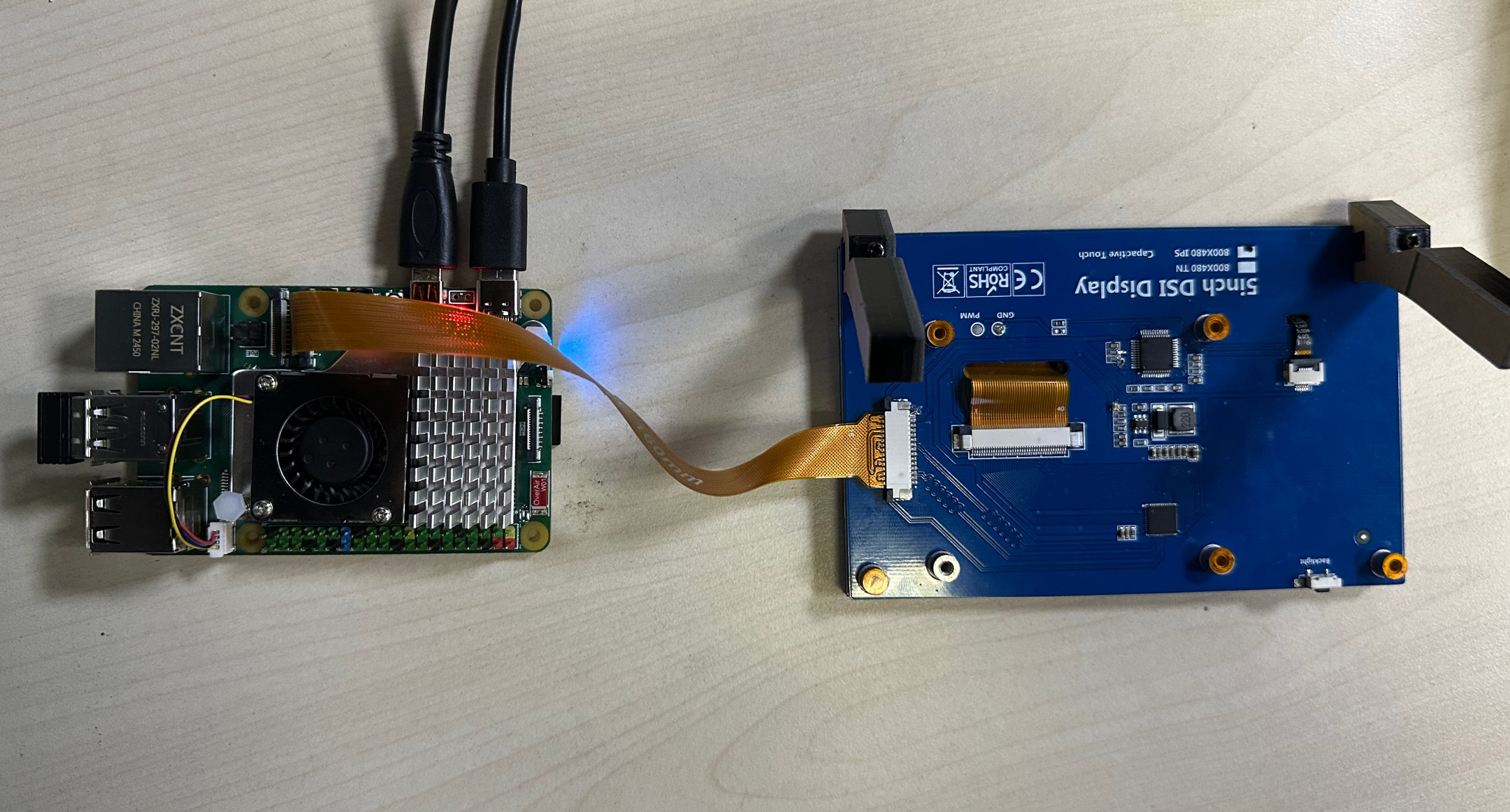

组装后如下图:

mipi_lcd

开启LCD显示功能

核桃派系统已经带了相关显示屏驱动,桌面版和无桌面版均支持。使用下面指令即可开启显示桌面:(该指令支持TAB键补全)

sudo set-lcd dsi-800x480 install

配置成功后重启开发板:

sudo reboot
提示:

也可以通过修改 /boot/config.txt文件下的screen参数来配置 screen=dsi-800x480config.txt显示屏配置教程

配置完成后首次重启时间会久一点。启动后如下图:

mipi_lcd

如果配置后没有插入mipi显示屏或者没检测到mipi显示屏,系统判断加载mipi屏失败将自动重启并从hdmi进入桌面。

关闭LCD显示功能

使用下面指令可移除LCD显示功能,从HDMI启动:

sudo set-lcd dsi-800x480 remove

双屏异显

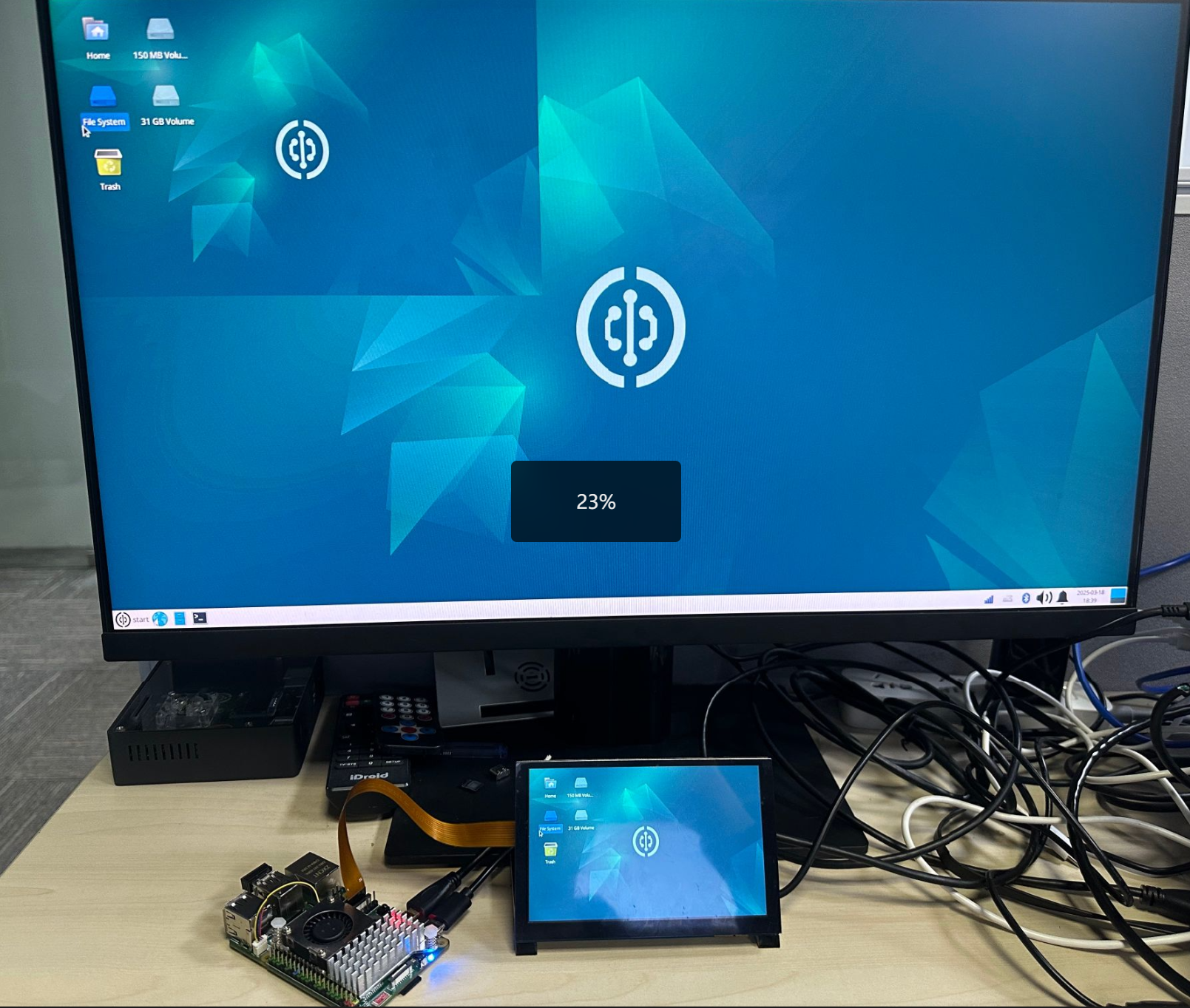

当同时接入MIPI屏和HDMI时,核桃派桌面版系统启动后自动进入双屏模式。默认同屏显示,如下图所示:

mipi_lcd

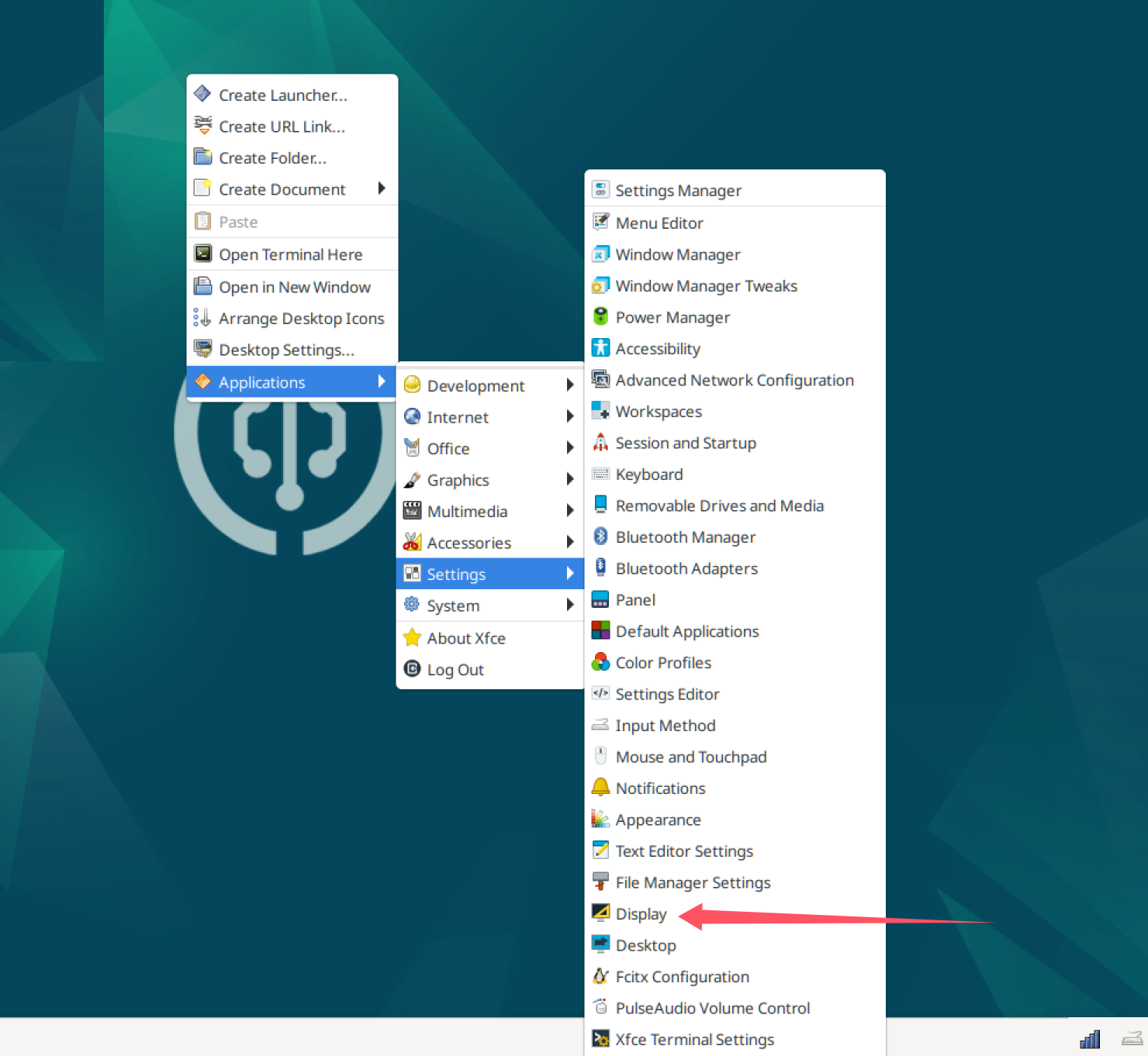

可以通过setting - display 设置异显等任意显示模式。

mipi_lcd

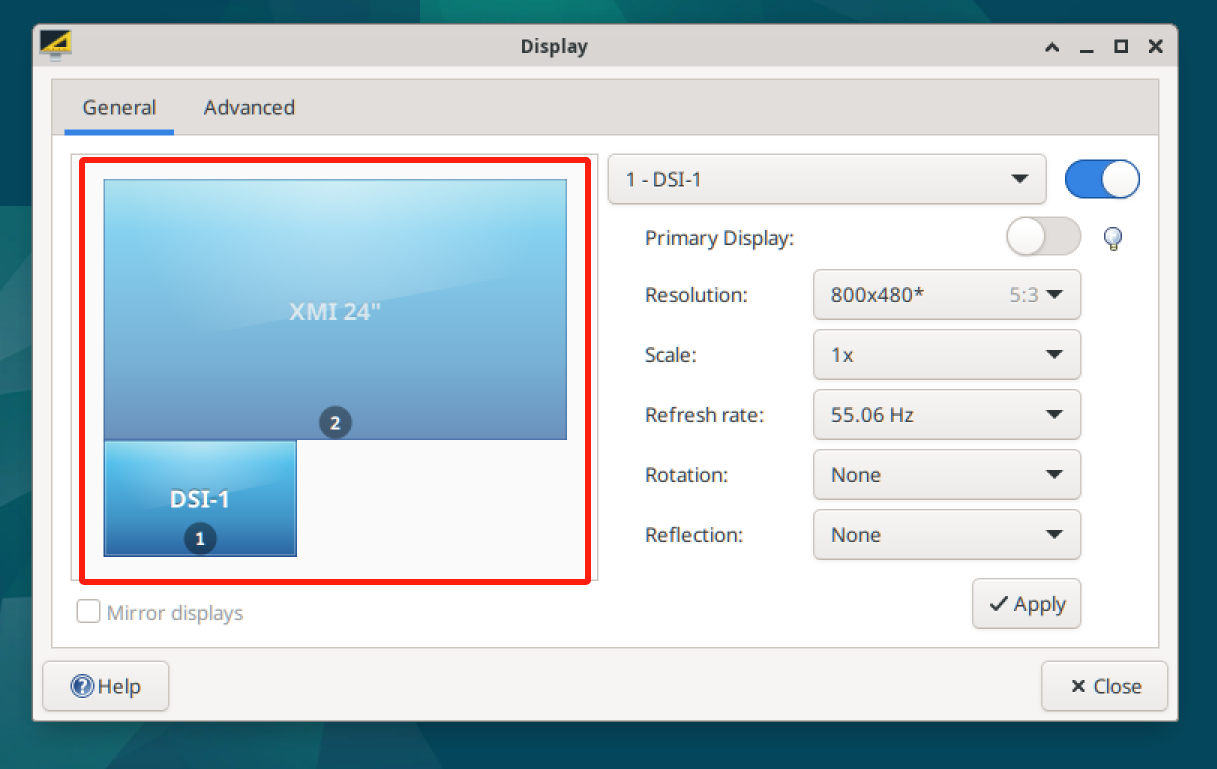

例:下图将dsi-1窗口拖到HDMI显示器下方,表示将鼠标移动并超出HDMI显示器左下方就能进入MIPI显示屏。跟电脑扩屏类似。

mipi_lcd

提示

无桌面版系统只支持单一显示器显示。
